化成分容一体机上的治具位置检测应用

利用光电传感器,准确判断治具
的位置偏移情况

  • 二次电池
  • 检查
  • 传感器

应用介绍

【行业】二次电池

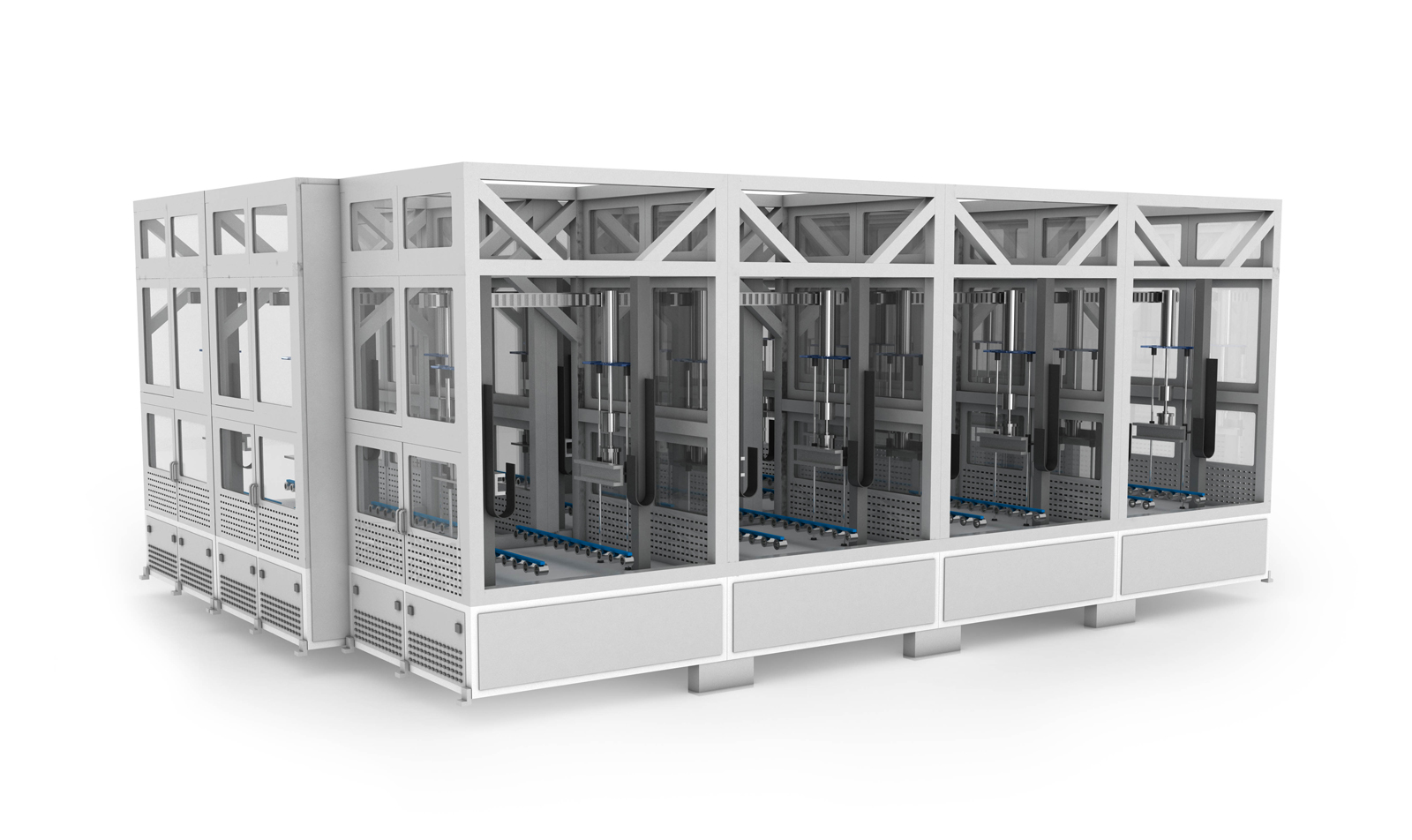

【设备】化成分容一体机

应用场景

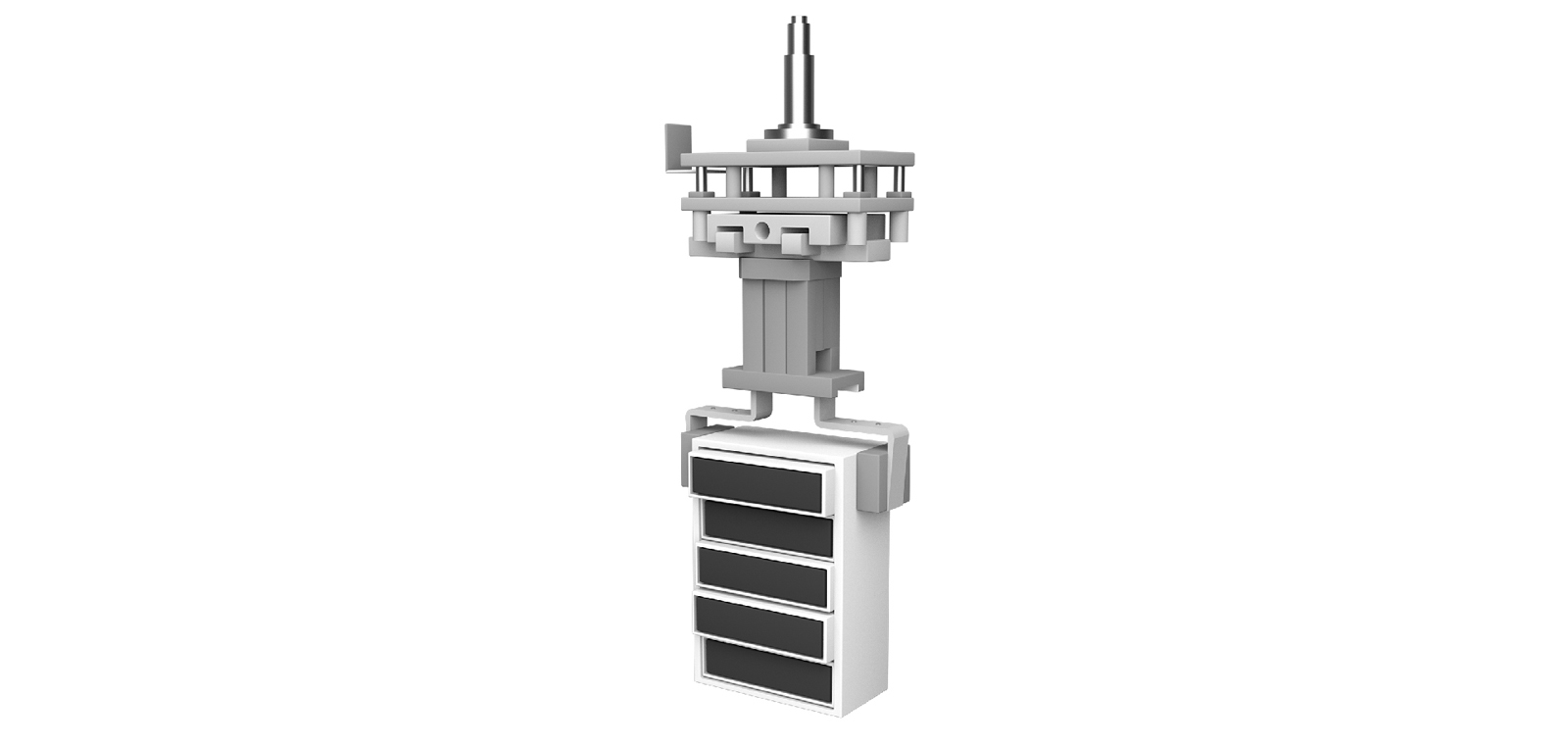

检测治具是否有位置偏移。

解决课题

1、检测对象为多片治具组成的宽幅工位,检测范围要求达到2米。由于现场安装条件限制,无法布设对射式光路,只能采用漫反射检测方式。

2、普通传感器检测精度低,无法清晰分辨治具盒的位移变化,当治具发生微小偏移时系统无法及时报警,导致错装、漏装问题频发,严重影响产线良率。

价值提案

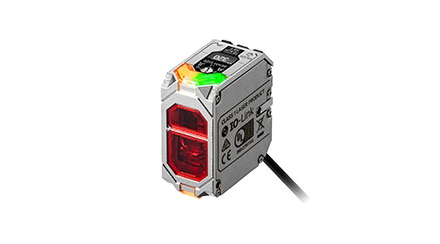

核心产品:光电传感器 E3AS-HF6000SMN

价值点1.

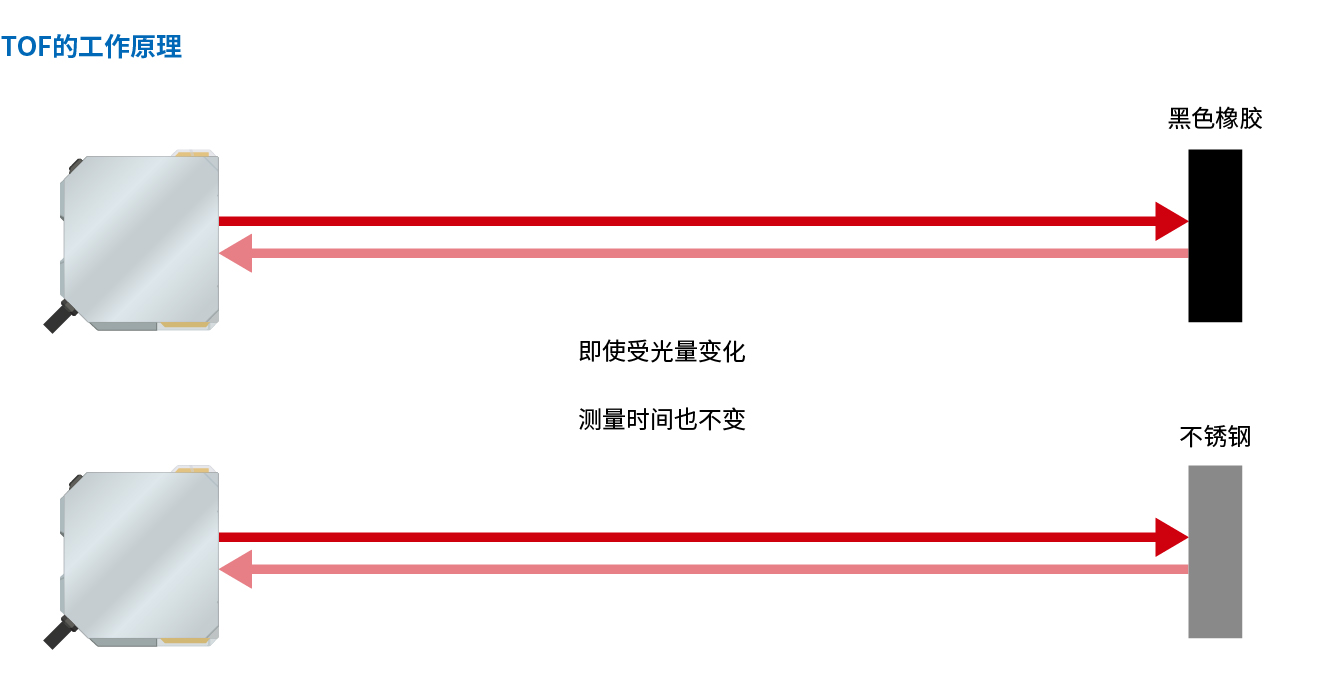

E3AS-HF6000SMN采用TOF测距原理,检测距离覆盖50mm至6000mm的超宽范围,可完整适配治具的装载工位需求。

价值点2.

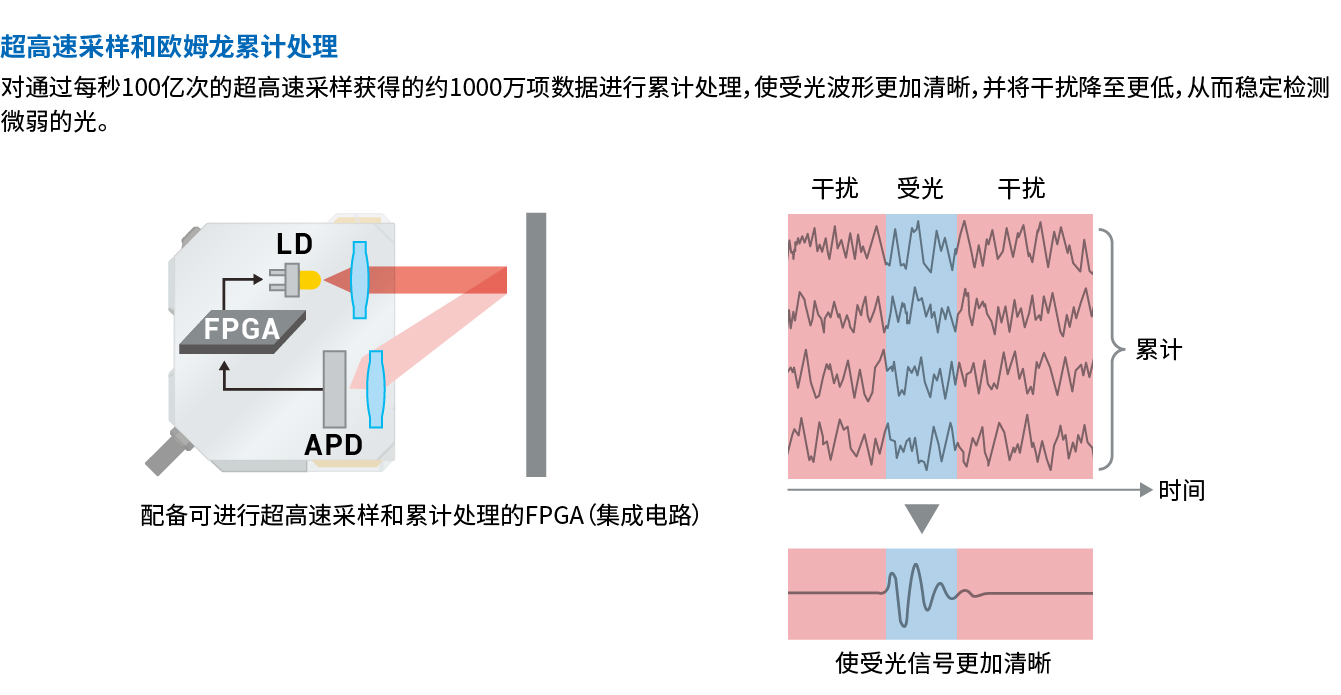

E3AS-HF6000SMN采用超高速采样与积算处理技术,通过多次测量数据的累积运算有效抑制随机误差,实现了1mm的重复检测精度,能够准确判断治具是否存在缺片。

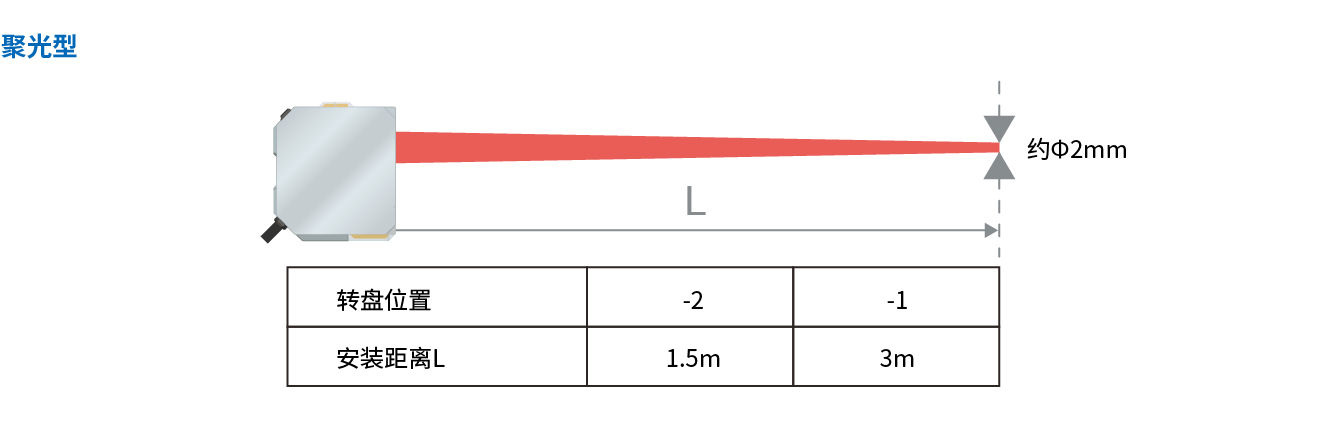

其独创的光斑可调模式进一步扩展了应用范围:切换至聚光型时,光斑直径可收窄至2mm以内,显著提升对治具微幅位移的检测灵敏度,确保定位偏差的及时发现。
